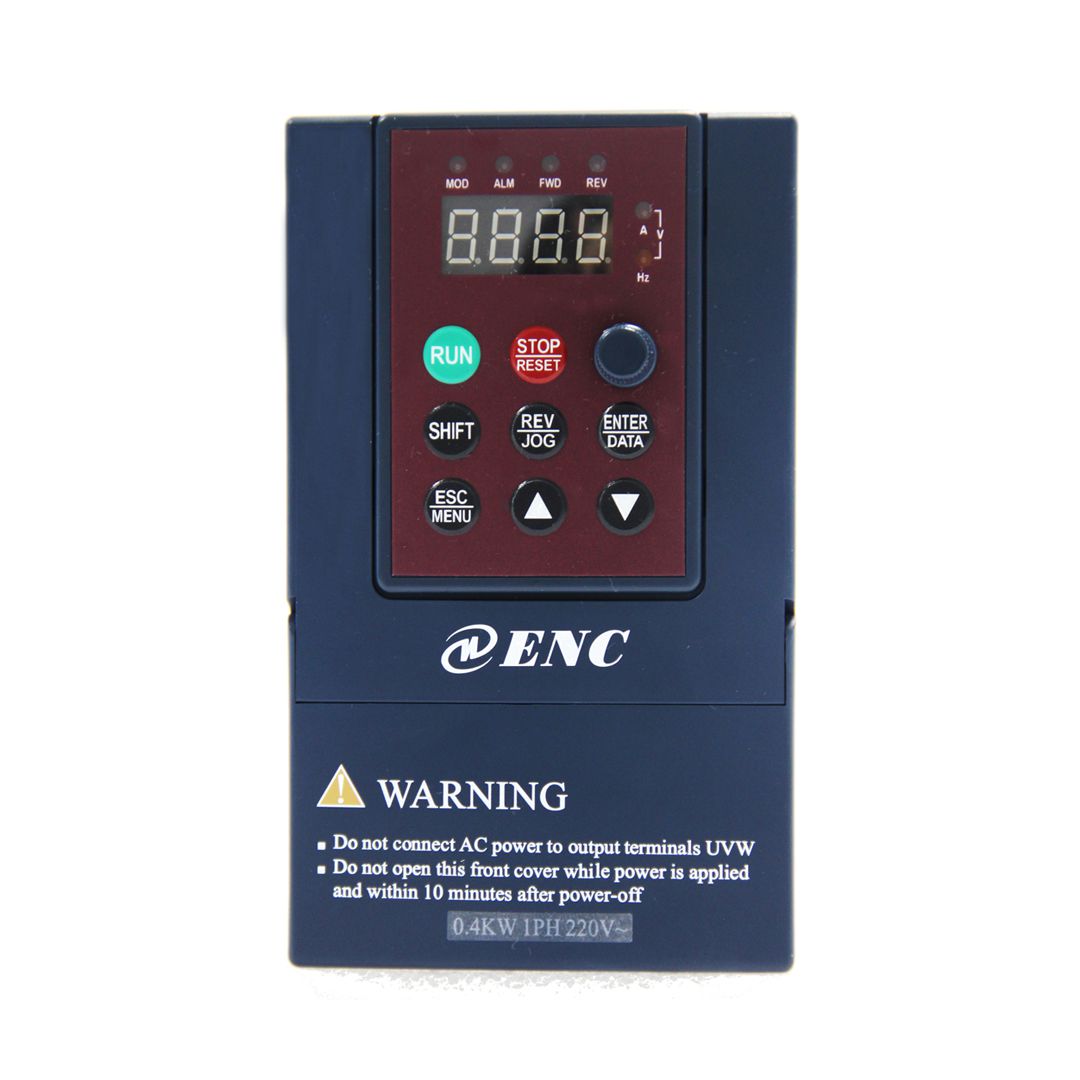

                  EDS800系列迷你型變頻器
                  產品描述

                  DS800系列迷你型變頻器,體積小巧,寬度僅為8.9cm、高度為14.85cm、深度為11.25cm。

                  典型應用

                  適用于食品機械、拉絲機械、印刷機械、工業空調機、紡織機械、供水等設備的配套和塑料、化纖、彩鋼瓦,陶瓷等生產線的配套需求。

                  產品特點

                  • 體積小巧

                    寬8.9cm X 高14.85cm X 深11.25cm。

                  • 操作便捷

                    帶電位器面板可外引出調速;內置制動電阻;卡扣式下蓋無需螺絲刀;內置可編程繼電器;內置16段速。

                  • 接口豐富控制多樣

                    4~20mA / 0~10V模擬輸入/輸出通道、脈沖量輸出/輸出、開關量輸出/輸出接口、485串行口獨立構成變頻器網絡;隔離繼電器輸出端子可外接220VAC/0.5A的交流或直流負載。

                  • 功能強大應用廣泛

                    按鍵可部分或全部鎖定功能、紡織擺頻功能、簡易PLC功能、恒壓供水功能、V/F自定義功能、定時器/計數器功能、直流制動功能。

                  ?

                  應用優勢


                  帶調速電位器,面板可外接, 可實現對按鍵的部分或者全部鎖定(模擬電位器無鎖定)

                  標配RS485接口,可獨立構成變頻器網絡,變頻器可設為主機或從機

                  脈沖/模擬輸入輸出通道

                  16段速控制,多種運行頻率/命令給定通道

                  具有隔離繼電器輸出端子,可外接220VAC/0.5A的交流或直流負載

                  具有紡織擺頻功能,可廣泛應用于各種紡織設備

                  內置用戶定時器/計數器

                  性能指標


                  ?

                  項目 項目描述
                  輸入 額定電壓、頻率 三相380V,50Hz/60Hz;單相220V,50Hz/60Hz
                  允許工作 三相電壓:320V~460V;單相電壓200V~260V
                  電壓范圍
                  輸出 電壓 380伏級:0-380V;220伏級:0~220V
                  頻率 0Hz-400Hz
                  過載能力 150%額定電流1分鐘,200%額定電流0.5秒。
                  控制性能 控制方式 最優空間電壓矢量SVPWM恒壓頻比V/F控制
                  調速范圍 0.111111111
                  起動轉矩 低頻高達100%的額定轉矩
                  運行轉速穩 ≤±0.5%額定同步轉速
                  態精度
                  頻率精度 數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5%
                  頻率分辨率 模擬設定 最高頻率的0.1%
                  數字設定 0.01Hz
                  外部脈沖 最高頻率的0.5%
                  轉矩提升 自動轉矩提升,手動轉矩提升0.1%~20.0%
                  V/F曲線(電壓 額定頻率在5~400Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3共4類曲線
                  頻率特性)
                  加減速曲線 兩種方式:直線加減速和S曲線加減速;七種加減速時間,時間單位(分/秒)可選 ,最長6000分鐘
                  制動 能耗制動 外接制動電阻
                  直流制動 起動、停止動作分別可選,動作頻率0~15Hz,動作電壓0~15%,動作時間0~20.0秒
                  點動 點動頻率范圍:0.50Hz~50.00Hz;點動加減速時間0.1~60.0秒可設置
                  多段速運行 通過內置PLC或控制端子實現多段速運行
                  內置PID控制器 可方便地構成閉環控制系統
                  自動節能運行 根據負載情況,自動優化V/F曲線,實現節能運行
                  自動電壓 當電網電壓變化時,能自動保持輸出電壓恒定
                  調整(AVR)
                  自動限流 對運行期間電流自動限制,防止頻繁過流故障跳閘
                  運行功能 運行命令給定通道 操作鍵盤給定、控制端子給定、串行口給定
                  運行頻率給定通道 數字給定、模擬給定、脈沖給定、串行口給定、組合給定,可通過多種方式隨時切換
                  脈沖輸出通道 0~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出
                  模擬輸出通道 1路模擬信號輸出,其中AO通道可選4~20mA或0~10V,可實現設定頻率、輸出頻率等物理量的輸出



                  體積型號

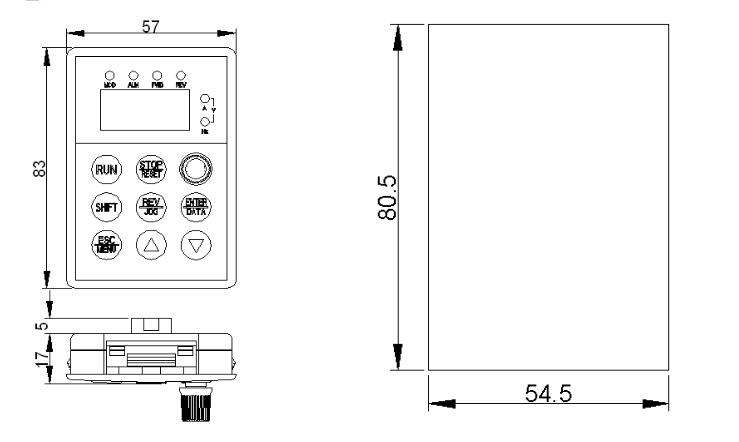

                  操作鍵盤及鍵盤安裝盒外形尺寸(單位:mm)


                  KB5操作鍵盤及鍵盤開孔尺寸圖

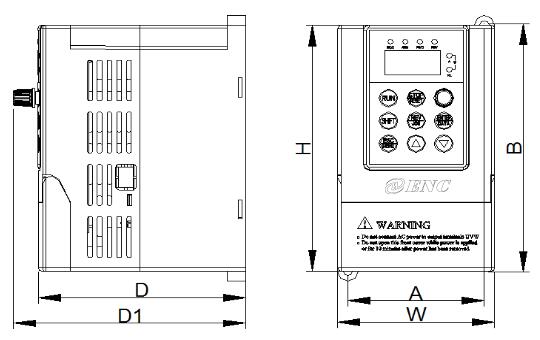

                  安裝尺寸




                  變頻器型號 W (mm) H (mm) D (mm) D1 (mm) A (mm) B (mm) 安裝孔徑 毛重 (kg)
                  EDS800-2S0002N 89 148.5 112.5 124.7 74 138 5 1
                  EDS800-2S0004N 1
                  EDS800-2S0007N 1.1
                  EDS800-2S0015N 1.2
                  EDS800-4T0007N 1.1
                  EDS800-4T0015N 1.1
