EN600變頻器在直進式拉絲機中的應用: 直進式拉絲機是金屬線材加工設備，可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料：焊條、焊絲、鋼絲、電線電覽、合金絲等各種金屬線材。

一、行業介紹

直進式拉絲機是金屬線材加工設備，可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料：焊條、焊絲( 氣保焊絲、埋弧焊絲、藥芯焊絲等）、鋼絲（高、中、低碳鋼絲、不銹鋼絲、預應力鋼絲、輪胎鋼絲、膠管鋼絲、彈簧鋼絲、鋼簾線等）；電線電覽（鋁包鋼絲、銅絲、鋁絲等）、合金絲等各種金屬線材。

二、設備描述

直進拉絲機將粗口徑的盤條經過多道次拉拔后，變成細口徑的金屬絲，拉絲機設備由放卷、多級模具拉伸、收卷組成；比如一個 EN600 驅動的8變頻器聯動系統#1～#7電機完成6級模具壓縮拉伸，#7線盤輸出的成品線材給收#8收線盤。


三、EN600應用方案實現

1、方案描述

客戶現場的直進拉絲機有8臺電機驅動，#1～#7電機為拉模用功率18.5KW，#8號電機為收卷用功率為7.5KW。操作員需在操作臺上用旋鈕調速，一個主調旋鈕對#1～#7電機總調，每臺還需微調。#8號收卷電機單獨電位器給定力矩。電氣配置如下：

#1 ～#7電機配置： EN600-4T0185G/P 速度模式模擬量速度給定

#8 電機配置： EN600-4T0075G/P 轉矩模式模擬量轉矩給定

2、電氣控制接線

8臺EN600系列變頻器均采用0～10V電壓給定速度，其中拉模#1～#7共用主調電位器，然后每臺再有個微調電位器，收卷#8單獨電位器調速。


3、現場應用圖片

4、EN600參數設置

EN600 直進拉絲機 參考設置參數如下：

拉伸電機變頻器參數設置
功能代碼	功能名稱	出廠值	設置值
F01.00	主頻率輸入通道選擇	0	1
F01.12	下限頻率	0.4	2
F01.15	運行命令通道選擇	0	1
F01.17	加速時間 1		100
F01.18	減速時間 1		100
F08.18	輸入端子 X1 功能選擇	1	1
F08.19	輸入端子 X2 功能選擇	2	3
F08.20	輸入端子 X3 功能選擇	0	4
F15.01	異步電機額定功率		根據電機實際設置
F15.02	異步電機額定電壓
F15.03	異步電機額定電流
F15.04	異步電機額定頻率
F15.05	異步電機額定轉速
F15.06	異步電機極對數

拉伸電機變頻器參數設置
功能代碼	功能名稱	出廠值	設置值
F01.00	主頻率輸入通道選擇	0	1
F01.12	下限頻率	0.4	2
F01.15	運行命令通道選擇	0	1
F01.17	加速時間 1		100
F01.18	減速時間 1		100
F08.18	輸入端子 X1 功能選擇	1	1
F08.19	輸入端子 X2 功能選擇	2	3
F08.20	輸入端子 X3 功能選擇	0	4
F15.01	異步電機額定功率		根據電機實際設置
F15.02	異步電機額定電壓
F15.03	異步電機額定電流
F15.04	異步電機額定頻率
F15.05	異步電機額定轉速
F15.06	異步電機極對數
? F15.07	異步電機定子電阻		靜止整定或脫開負載旋轉整定參數
F15.08	異步電機轉子電阻
F15.09	異步電機漏感
F15.10	異步電機互感
F15.11	異步電機空載電流

四、EN600應用優勢

1 、整個系統操作簡單，可靠性高，可以任意選擇拉伸的道數。動力傳動全部選擇易能通用變頻器。

2 、啟停平滑，易能通用變頻器的矢量模式轉矩控制在卷繞電機上充分體現出來。

3 、控制臺與變頻柜相隔較遠，布線未采取任何處理方法，強電磁環境下易能變頻器表現穩定可靠。

4 、直進式的粗拉或中拉系統，易能變頻器都能適應。

上一條沒有了
下一條沒有了

穩定精確高效安全

靈活易用便捷務實

高效規范熱情滿意

矢志不易能量科技

團結拼搏創新共榮

訪問者

企業郵箱

OA系統

加盟易能

營銷網絡

應聘者

在線服務

解決方案

熱銷產品

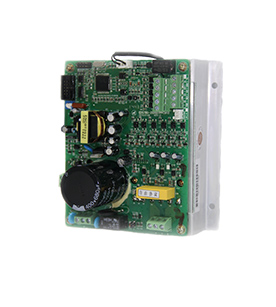

EDS780系列單板機通用型變頻器
